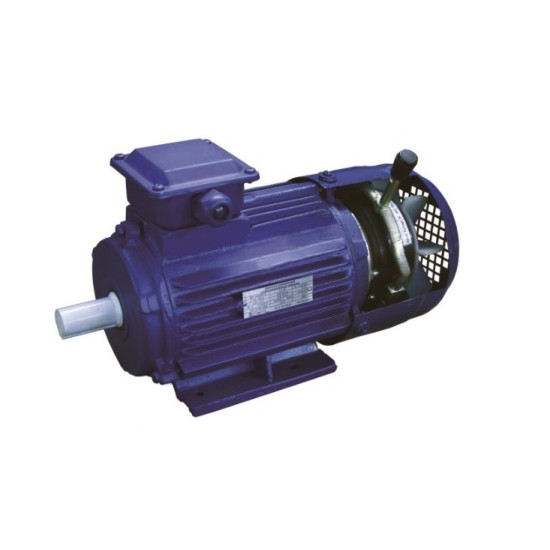

Электродвигатели с тормозом 5АИ 71

Name: Электродвигатели с тормозом 5АИ 71
SKU: elektrodvigateli-s-tormozom-5ai-71

Электродвигатели с тормозом 5АИ 71

Товар сертифицирован, гарантантия 1 год.

Серия 5АИ 71 — электродвигатели с электромагнитным тормозом
Асинхронный двигатель с короткозамкнутым ротором в закрытом исполнении
Мощность 0,25–1,1 кВт при 750–3000 об/мин
Степень защиты IP55 и изоляция класса нагревостойкости F
Монтаж на лапах или фланце

Доставка до обьетка

Склад: Доступен к заказу

0,00 ₽

* цена указана от 0,00 ₽ с НДС/ШТ, уточняйте у вашего менеджера

Без НДС: 0,00 ₽

Кол-во

Купить

Оформить заявку Запросить консультацию

Описание Электродвигатели с тормозом 5АИ 71

Электродвигатели с тормозом 5АИ 71 — асинхронные двигатели с короткозамкнутым ротором и встроенным электромагнитным тормозом мощностью 0,25–1,1 кВт и частотой вращения 750–3000 об/мин, КПД до 73%, степень защиты IP55, климатическое исполнение У2.

Электродвигатели типа 5АИ относятся к унифицированной серии асинхронных двигателей в закрытом исполнении с короткозамкнутым ротором и электромагнитным тормозом, выполненной по ГОСТ 183-74. Двигатели совместимы по установочно-присоединительным размерам с предыдущими сериями и применяются в станкостроении, подъёмных механизмах и общепромышленных приводах.

Серия 5АИ 71 — двигатели с «нормально замкнутым» электромагнитным тормозом, который срабатывает при отключении питания и удерживает вал в неподвижном состоянии. Такое решение обеспечивает точную остановку и фиксацию механизма без дополнительных устройств.

Преимущества серии 5АИ 71

Встроенный электромагнитный тормоз для быстрой остановки и фиксации вала
Короткозамкнутый ротор и закрытое исполнение для надёжной работы в цеховых условиях
Мощность 0,25–1,1 кВт при частоте вращения 750–3000 об/мин
Степень защиты IP55 и климатическое исполнение У2
Класс нагревостойкости изоляции F (155 °C)
Монтаж на лапах или фланце для гибкой установки в приводе
Совместимость по присоединительным размерам с двигателями предыдущих серий

Технические характеристики

Двигатели серии 5АИ 71 выпускаются мощностью 0,25–1,1 кВт с частотой вращения 750–3000 об/мин, КПД 50–73% и напряжением 220В/380В. Все исполнения имеют степень защиты IP55, климатическое исполнение У2 и электромагнитный тормоз.

Технические характеристики

Параметр	Значение
Тип двигателя	Асинхронный с электромагнитным тормозом
Серия	5АИ 71
Мощность, кВт	0,25–1,1
Частота вращения, об/мин	750–3000
КПД, %	50–73
Напряжение	220В/380В
Масса, кг	9,5–12,3
Степень защиты	IP55
Климатическое исполнение	У2
Монтажное исполнение	Лапы / фланец

Модельный ряд серия 5АИ 71

Модель	Серия	Артикул	Тип электродвигателя	Серия (по каталогу источника)	Напряжение	Мощность (кВт)	Ток, Iном. (А)	Обороты (об/мин)	Исполнение	Климатическое исполнение	Степень защиты	КПД	Мп (Мн)	Mmax (Mн)	Вес (кг.)	Iп (Iн)
B6 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,55/1000 IM1001/1081 0,55кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.55	2.99	1000	Лапы(1001/1081)	У2	IP 55	69	1,9	2,1	12.3	4,7
A4 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,55/1500 IM2001/2081 0,55кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.55	2.89	1500	Лапы+Фланец(2001/2081)	У2	IP 55	70,5	2,4	2,3	9.6	5,2
B6 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,55/1000 IM2001/2081 0,55кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.55	2.99	1000	Лапы+Фланец(2001/2081)	У2	IP 55	69	1,9	2,1	12.3	4,7
A6 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,37/1000 IM1001/1081 0,37кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.37	2.1	1000	Лапы(1001/1081)	У2	IP 55	67	1,9	2	11.3	4,7
A2 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,75/3000 IM2001/2081 0,75кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.75	3	3000	Лапы+Фланец(2001/2081)	У2	IP 55	71	2,2	2,3	9.5	6,1
A2 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,75/3000 IM1001/1081 0,75кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.75	3	3000	Лапы(1001/1081)	У2	IP 55	71	2,2	2,3	9.5	6,1
B8 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,25/750 IM1001/1081 0,25кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.25	2.1	750	Лапы(1001/1081)	У2	IP 55	50	1,8	1,9	11.7	3,3
B4 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,75/1500 IM1001/1081 0,75кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.75	3.7	1500	Лапы(1001/1081)	У2	IP 55	72,5	2,4	2,3	11.6	6
B2 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 1,1/3000 IM1001/1081 1,1кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	1.1	4.3	3000	Лапы(1001/1081)	У2	IP 55	73	2,2	2,3	11.7	6,1
B4 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,75/1500 IM2001/2081 0,75кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.75	3.7	1500	Лапы+Фланец(2001/2081)	У2	IP 55	72,5	2,4	2,3	11.6	6
B2 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 1,1/3000 IM2001/2081 1,1кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	1.1	4.3	3000	Лапы+Фланец(2001/2081)	У2	IP 55	73	2,2	2,3	11.7	6,1
B8 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,25/750 IM2001/2081 0,25кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.25	2.1	750	Лапы+Фланец(2001/2081)	У2	IP 55	50	1,8	1,9	11.7	3,3
A6 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,37/1000 IM2001/2081 0,37кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.37	2.1	1000	Лапы+Фланец(2001/2081)	У2	IP 55	67	1,9	2	11.3	4,7
A4 ЕD (ЕТ, ЕТ1, ЕD, ЕD2) 0,55/1500 IM1001/1081 0,55кВт 380/220В	5АИ 71	EV-15160	С тормозом	5АИ(АИР)	220В/380В	0.55	2.89	1500	Лапы(1001/1081)	У2	IP 55	70,5	2,4	2,3	9.6	5,2

Частые вопросы

Зачем электродвигателю встроенный тормоз?

Электромагнитный тормоз обеспечивает быструю остановку и надёжную фиксацию вала после отключения питания. Это нужно в подъёмных механизмах, станках и приводах, где важно исключить самопроизвольное вращение.

Как работает «нормально замкнутый» тормоз?

При подаче питания тормоз растормаживается и двигатель вращается свободно, а при отключении пружины замыкают тормоз и удерживают вал. Так механизм остаётся зафиксированным даже при отключении электроэнергии.

Как выбрать типоразмер серии 5АИ 71?

Подбирают по требуемой мощности, частоте вращения и монтажному исполнению — на лапах или с фланцем. Также учитывают напряжение сети и условия эксплуатации по климатическому исполнению.
