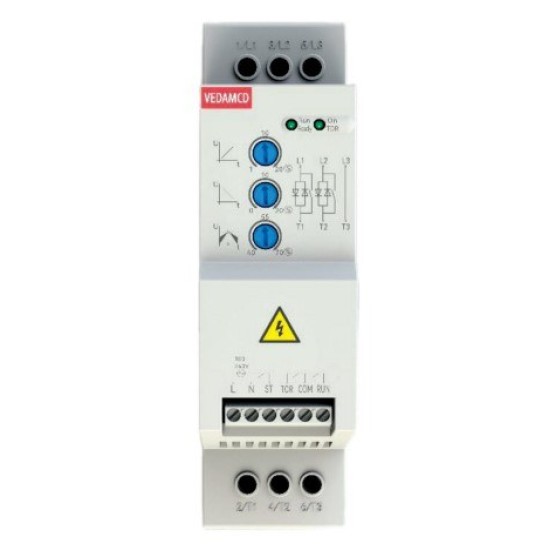

Устройство плавного пуска VEDA MCD4

Name: Устройство плавного пуска VEDA MCD4
Brand: VEDA
SKU: ustrojstvo-plavnogo-puska-veda-mcd4-4

Устройство плавного пуска VEDA MCD4

Товар сертифицирован, гарантантия 1 год.

Серия MCD4 — устройство плавного пуска и торможения для асинхронных двигателей
Диапазон мощности электродвигателей от 1.5 до 55 кВт
Питание 380 В с шунтирующим контактором в базовой комплектации
Управляющее напряжение на выбор 24В или 220В
Монтаж на DIN-рейку со светодиодной индикацией состояния

Доставка до обьетка

Склад: Доступен к заказу

VEDA

0,00 ₽

* цена указана от 0,00 ₽ с НДС/ШТ, уточняйте у вашего менеджера

Без НДС: 0,00 ₽

Кол-во

Купить

Оформить заявку Запросить консультацию

Описание VEDA MCD4

VEDA MCD4 — устройство плавного пуска и торможения трёхфазных асинхронных электродвигателей мощностью от 1.5 до 55 кВт при напряжении 380 В, с номинальными токами моделей от 4 до 105 А.

Веда (VEDA) — производитель устройств плавного пуска и приводной техники, специализирующийся на решениях для управления асинхронными электродвигателями в промышленных и коммерческих применениях.

Серия MCD4 предназначена для приводов насосов, вентиляторов и другого производственного оборудования. После разгона двигателя до номинальной скорости встроенное байпасное реле шунтирует тиристорные ключи, снижая потери и повышая надёжность работы.

Преимущества Веда MCD4

Широкий диапазон мощности двигателей от 1.5 до 55 кВт в линейке моделей
Встроенный шунтирующий контактор снижает потери энергии на рабочем режиме
Выбор управляющего напряжения 24В постоянного тока или 220В переменного тока
Монтаж на стандартную DIN-рейку упрощает установку в шкафах
Светодиодная индикация состояния и неисправностей для контроля работы
Плавный пуск и торможение продлевают срок службы механической части привода
Компактные корпуса двух типоразмеров под разные диапазоны мощности

Технические характеристики

Модели серии рассчитаны на напряжение 380 В, мощность двигателей от 1.5 до 55 кВт, номинальный ток от 4 до 105 А, степень защиты корпуса IP 21, с выбором управляющего напряжения 24В или 220В.

Параметр	Значение
Серия	MCD4
Производитель	VEDA
Напряжение	380 В
Диапазон мощности	1.5–55 кВт
Диапазон номинального тока	4–105 А
Шунтирующий контактор	есть
Управляющее напряжение	24В или 220В
Степень защиты	IP 21
Размеры ШхВхГ (до 15 кВт)	45x175x130 мм
Размеры ШхВхГ (от 18.5 кВт)	75x215x180 мм

Модельный ряд VEDA серия MCD4

Модель	Артикул	Серия	Напряжение	Мощность (кВт)	Ток, Iном. (А)	Шунтирующий контактор	Управляющее напряжение	Степень защиты	Размеры ШхВхГ (мм)
VM-40-P1K5-0004-T4-CV1	MCD40001	MCD4	380 В	1.5	4	есть	24В	IP 21	45 x 175 x 130
VM-40-P1K5-0004-T4-CV2	MCD41001	MCD4	380 В	1.5	4	есть	220В	IP 21	45 x 175 x 130
VM-40-P3K0-0007-T4-CV2	MCD41002	MCD4	380 В	3	7	есть	220В	IP 21	45 x 175 x 130
VM-40-P3K0-0007-T4-CV1	MCD40002	MCD4	380 В	3	7	есть	24В	IP 21	45 x 175 x 130
VM-40-P4K0-0009-T4-CV2	MCD41003	MCD4	380 В	4	9	есть	220В	IP 21	45 x 175 x 130
VM-40-P4K0-0009-T4-CV1	MCD40003	MCD4	380 В	4	9	есть	24В	IP 21	45 x 175 x 130
VM-40-P5K5-0012-T4-CV1	MCD40004	MCD4	380 В	5.5	12	есть	24В	IP 21	45 x 175 x 130
VM-40-P5K5-0012-T4-CV2	MCD41004	MCD4	380 В	5.5	12	есть	220В	IP 21	45 x 175 x 130
VM-40-P7K5-0016-T4-CV2	MCD41005	MCD4	380 В	7.5	16	есть	220В	IP 21	45 x 175 x 130
VM-40-P7K5-0016-T4-CV1	MCD40005	MCD4	380 В	7.5	16	есть	24В	IP 21	45 x 175 x 130
VM-40-P11K-0025-T4-CV1	MCD40006	MCD4	380 В	11	25	есть	24В	IP 21	45 x 175 x 130
VM-40-P11K-0025-T4-CV2	MCD41006	MCD4	380 В	11	25	есть	220В	IP 21	45 x 175 x 130
VM-40-P15K-0030-T4-CV1	MCD40007	MCD4	380 В	15	30	есть	24В	IP 21	45 x 175 x 130
VM-40-P15K-0030-T4-CV2	MCD41007	MCD4	380 В	15	30	есть	220В	IP 21	45 x 175 x 130
VM-40-P18K-0037-T4-CV1	MCD40008	MCD4	380 В	18.5	37	есть	24В	IP 21	75 x 215 x 180
VM-40-P18K-0037-T4-CV2	MCD41008	MCD4	380 В	18.5	37	есть	220В	IP 21	75 x 215 x 180
VM-40-P22K-0045-T4-CV1	MCD40009	MCD4	380 В	22	45	есть	24В	IP 21	75 x 215 x 180
VM-40-P22K-0045-T4-CV2	MCD41009	MCD4	380 В	22	45	есть	220В	IP 21	75 x 215 x 180
VM-40-P30K-0060-T4-CV1	MCD40010	MCD4	380 В	30	60	есть	24В	IP 21	75 x 215 x 180
VM-40-P30K-0060-T4-CV2	MCD41010	MCD4	380 В	30	60	есть	220В	IP 21	75 x 215 x 180
VM-40-P37K-0072-T4-CV2	MCD41011	MCD4	380 В	37	72	есть	220В	IP 21	75 x 215 x 180
VM-40-P37K-0072-T4-CV1	MCD40011	MCD4	380 В	37	72	есть	24В	IP 21	75 x 215 x 180
VM-40-P45K-0085-T4-CV1	MCD40012	MCD4	380 В	45	85	есть	24В	IP 21	75 x 215 x 180
VM-40-P45K-0085-T4-CV2	MCD41012	MCD4	380 В	45	85	есть	220В	IP 21	75 x 215 x 180
VM-40-P55K-0105-T4-CV2	MCD41013	MCD4	380 В	55	105	есть	220В	IP 21	75 x 215 x 180
VM-40-P55K-0105-T4-CV1	MCD40013	MCD4	380 В	55	105	есть	24В	IP 21	75 x 215 x 180

Частые вопросы

Для двигателей какой мощности подходит VEDA MCD4?

Серия MCD4 охватывает трёхфазные асинхронные электродвигатели напряжением 380 В мощностью от 1.5 до 55 кВт в зависимости от выбранной модели.

Как устроен монтаж устройства?

Устройство монтируется на стандартную DIN-рейку, что упрощает установку в электрических шкафах управления. Корпус оснащён светодиодной индикацией состояния и неисправностей.

Чем отличаются модели с управляющим напряжением 24В и 220В?

Модели различаются напряжением цепи управления: одни рассчитаны на 24В постоянного тока, другие на 220В переменного тока. Выбор зависит от параметров существующей схемы управления на объекте.
