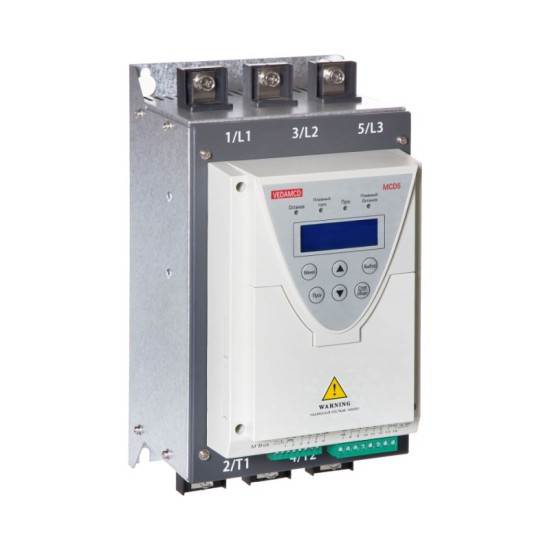

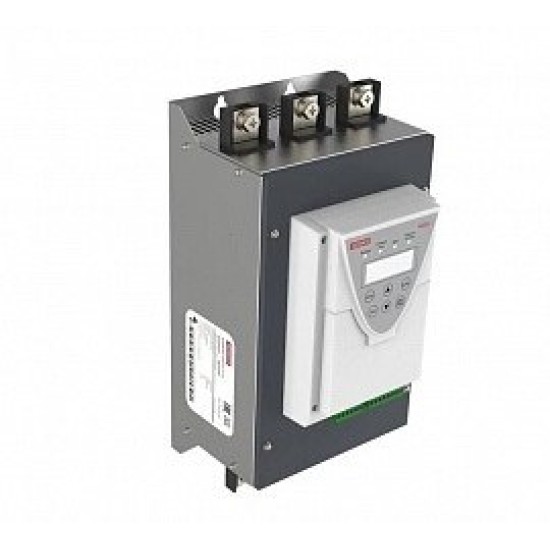

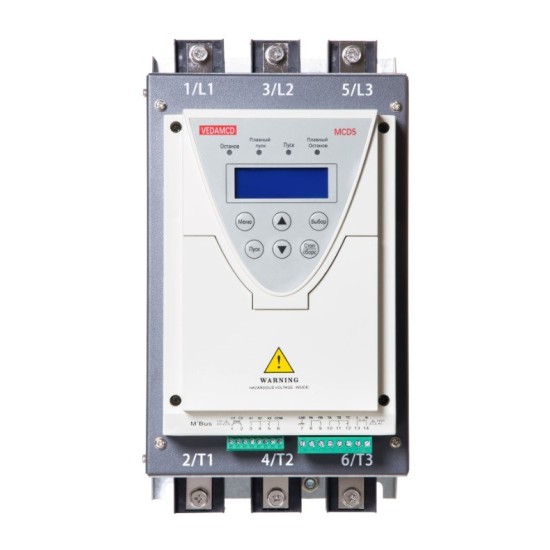

Устройство плавного пуска VEDA MCD5 5

Name: Устройство плавного пуска VEDA MCD5 5
Brand: VEDA
SKU: ustrojstvo-plavnogo-puska-veda-mcd5-5

Устройство плавного пуска VEDA MCD5 5

Товар сертифицирован, гарантантия 1 год.

Серия MCD5 — устройство плавного пуска для мощных электродвигателей
Диапазон мощностей двигателей от 7.5 кВт до 710 кВт
Поддержка сетей 380 В и 690 В со встроенным байпасным контактором
Управляющее напряжение 220 В для гибкой интеграции в системы автоматизации
Микропроцессорное управление для трёхфазных асинхронных двигателей

Доставка до обьетка

Склад: Доступен к заказу

VEDA

0,00 ₽

* цена указана от 0,00 ₽ с НДС/ШТ, уточняйте у вашего менеджера

Без НДС: 0,00 ₽

Кол-во

Купить

Оформить заявку Запросить консультацию

Описание VEDA MCD5

VEDA MCD5 — микропроцессорное устройство плавного пуска для трёхфазных асинхронных электродвигателей мощностью от 7.5 кВт до 710 кВт, рассчитанное на напряжение сети 380 В и 690 В.

Веда (VEDA) — производитель промышленной электротехники, специализирующийся на устройствах плавного пуска и системах управления электродвигателями для промышленных применений.

Серия MCD5 спроектирована для управления трёхфазными асинхронными электродвигателями с короткозамкнутым ротором при номинальных напряжениях сети 3×380 В (исполнение Т4) и 3×690 В (исполнение Т6), напряжение цепей управления составляет 220 В. Ключевой особенностью серии является наличие встроенного байпасного (шунтирующего) контактора.

Преимущества Веда MCD5

Широкий диапазон мощностей подключаемых двигателей — от 7.5 кВт до 710 кВт
Поддержка исполнений на 380 В (Т4) и 690 В (Т6)
Встроенный байпасный (шунтирующий) контактор во всех моделях серии
Единое управляющее напряжение 220 В для всей линейки
Микропроцессорное управление для точного контроля пуска и останова
Предназначена для мощных промышленных электродвигателей с короткозамкнутым ротором
Модельный ряд с разными степенями защиты корпуса под разные условия эксплуатации

Технические характеристики

Серия MCD5 охватывает мощности двигателей от 7.5 кВт до 710 кВт при напряжении сети 380 В или 690 В, с единым управляющим напряжением 220 В и встроенным байпасным контактором во всех моделях.

Параметр	Значение
Производитель	VEDA
Серия	MCD5
Напряжение сети	380 В / 690 В
Диапазон мощностей двигателя	7.5–710 кВт
Управляющее напряжение	220 В
Шунтирующий контактор	есть
Степень защиты	IP20
Диапазон массы	3.4–71 кг
Диапазон габаритов ШхВхГ	150x278x158 – 330x939x379 мм

Модельный ряд VEDA серия MCD5

Модель	Артикул	Серия	Напряжение	Мощность (кВт)	Ток, Iном. (А)	Шунтирующий контактор	Управляющее напряжение	Степень защиты	Вес (кг.)	Размеры ШхВхГ (мм)*
MCD5 VM-50-P7K5-0022-T4-CV2	MCD51001	MCD5	380 В	7.5	22	есть	220В	IP20	3.4	150 x 278 x 158
MCD5 VM-50-P11K-0027-T4-CV2	MCD51002	MCD5	380 В	11	27	есть	220В	IP20	3.4	150 x 278 x 158
MCD5 VM-50-P30K-0031-T6-CV2	MCD52001	MCD5	690 В	30	31	есть	220В	IP20	6.1	180 x 350 x 177
MCD5 VM-50-P90K-0172-T4-CV2	MCD51011	MCD5	380 В	90	172	есть	220В	IP 20	16.2	266 x 461 x 233
MCD5 VM-50-P110-0114-T6-CV2	MCD52007	MCD5	690 В	110	114	есть	220В	IP20	10.1	224 x 380 x 193
MCD5 VM-50-P132-0136-T6-CV2	MCD52008	MCD5	690 В	132	136	есть	220В	IP20	16.2	266 x 461 x 233
MCD5 VM-50-P185-0191-T6-CV2	MCD52010	MCD5	690 В	185	191	есть	220В	IP20	16.2	266 x 461 x 233
MCD5 VM-50-P200-0207-T6-CV2	MCD52011	MCD5	690 В	200	207	есть	220В	IP20	39.6	320 x 790 x 309
MCD5 VM-50-P220-0227-T6-CV2	MCD52012	MCD5	690 В	220	227	есть	220В	IP20	39.6	320 x 790 x 309
MCD5 VM-50-P400-0780-T4-CV2	MCD51022	MCD5	380 В	355	700	есть	220В	IP 20	71	330 x 939 x 379
MCD5 VM-50-P55K-0110-T4-CV2	MCD51009	MCD5	380 В	55	110	есть	220В	IP 20	10.1	—
MCD5 VM-50-P355-0700-T4-CV2	MCD51021	MCD5	380 В	355	700	есть	220В	IP 20	71	330 x 939 x 379
MCD5 VM-50-P315-0600-T4-CV2	MCD51020	MCD5	380 В	315	600	есть	220В	IP 20	71	330 x 939 x 379
MCD5 VM-50-P250-0480-T4-CV2	MCD51018	MCD5	380 В	250	480	есть	220В	IP 20	42.2	320 x 790 x 309
MCD5 VM-50-P200-0380-T4-CV2	MCD51016	MCD5	380 В	200	380	есть	220В	IP20	39.6	320 x 790 x 309
MCD5 VM-50-P710-0733-T6-CV2	MCD52022	MCD5	690 В	710	733	есть	220В	IP20	—	—
MCD5 VM-50-P630-0651-T6-CV2	MCD52021	MCD5	690 В	630	651	есть	220В	IP20	—	—
MCD5 VM-50-P550-0568-T6-CV2	MCD52020	MCD5	690 В	550	568	есть	220В	IP20	—	—
MCD5 VM-50-P500-0517-T6-CV2	MCD52019	MCD5	690 В	500	517	есть	220В	IP20	—	—
MCD5 VM-50-P450-0465-T6-CV2	MCD52018	MCD5	690 В	450	465	есть	220В	—	—	—

Частые вопросы

Для каких двигателей подходит VEDA MCD5?

Серия MCD5 предназначена для трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью от 7.5 кВт до 710 кВт при напряжении сети 380 В или 690 В.

Что даёт встроенный байпасный контактор?

Шунтирующий контактор переводит двигатель на прямое питание после завершения плавного пуска, снижая тепловые потери и нагрев устройства при длительной работе.

Какое напряжение управления используется в серии?

Во всех моделях серии MCD5 используется единое управляющее напряжение 220 В, что упрощает подбор и интеграцию в схему управления независимо от мощности и исполнения.
